LED Deko Schild
3D Druck
Das CAD Design entsprang hauptsächlich aus der Logo SVG des Computerspieles Cyberpunk 2077. Nachdem die gewünschte Form in Illustrator vollendet war, kann sie direkt in Fusion360 importiert werden. Aus dieser SVG entstand zunächst der Schalenförmige schwarze Körper, der die LED Strips beinhaltet. Wichtig zu beachten ist, dass die Wandstärke dick genug ist, da es sonst keinerlei Stützstrukturen gibt. Auch muss zwischen jedem Buchstaben eine Lücke frei bleiben, damit dort das Kabel durchgefädelt werden kann.
Der Diffusor besteht aus Weißem PLA. Zwar wäre opales PLA lichtdurchlässiger, würde jedoch auch Sicht auf die einzelnen LEDs geben. Die gewählte Dicke ist genau so ausgelegt, dass zwar die einzelnen LEDs nicht erkennbar sind aber trotzdem so viel Licht wie möglich hindurch scheint.
Elektronik
Für diesen Teil kann jede Art von LED-Streifen verwendet werden. Allerdings gibt es bei der gewählten Größe teilweise enge Passagen, bei den ein breiterer Strip etwas ineingebogen werden muss, indem er z.B. links und rechts längs umgeklappt wird. Es wird empfohlen, LED Streifen zu verwenden, die schmäler als 8mm sind, wie beispielsweise Diese Hier.

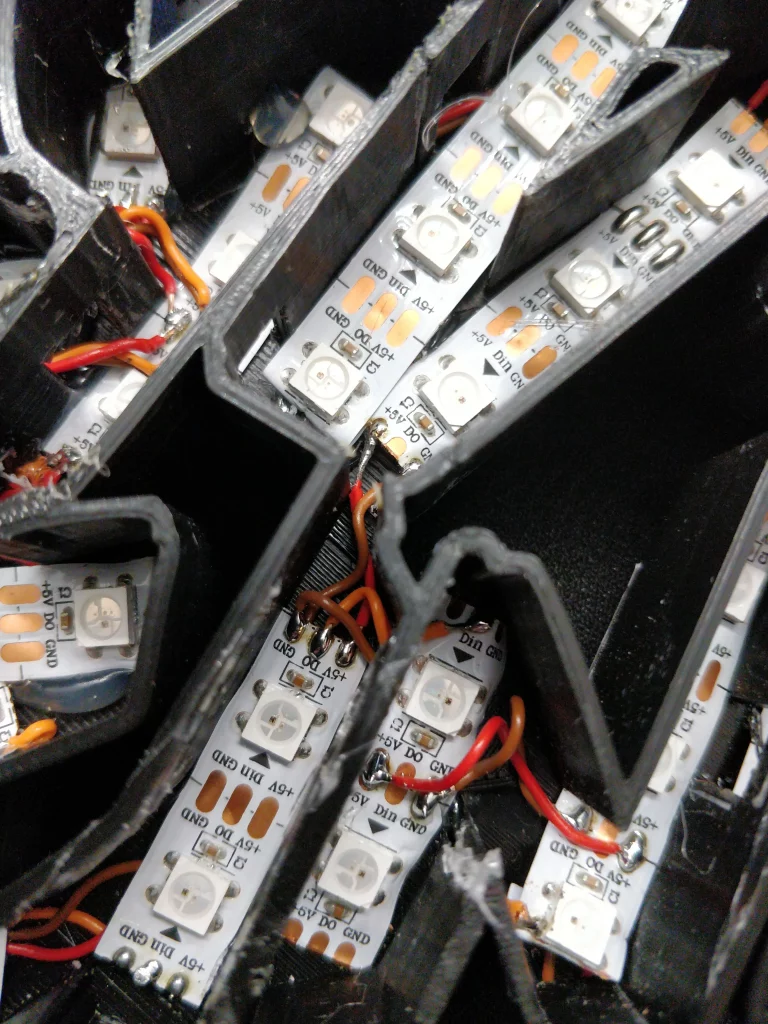

Ich habe die Seiten des Streifens abgeschnitten und abgeschliffen, damit keine abstehenden Kupferteile den Streifen kurzschließen.
Entweder du druckst das Schild 150% größer (beim Ender 3 leider nicht möglich) oder du verwendest Streifen wie Diese.
Für RGBW Strips eignen sich Diese hier.

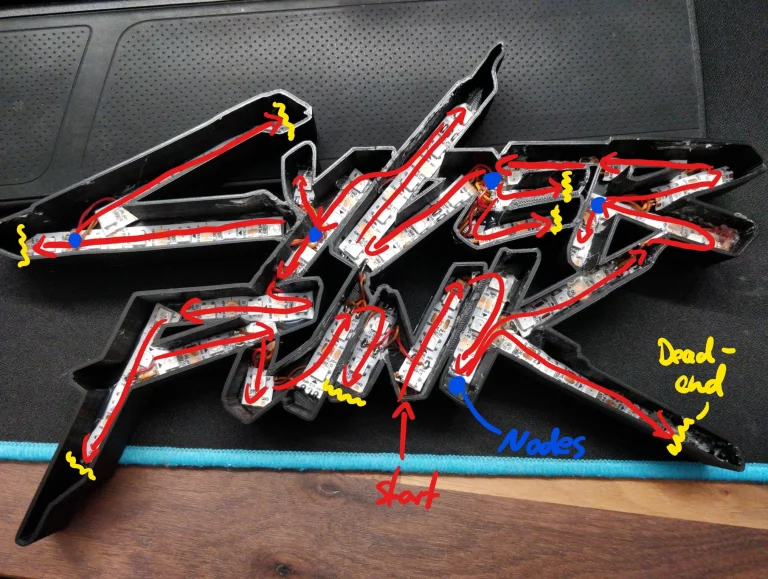

Bei der Montage, beginne in der unteren Mitte, wo die Öffnung ist, und entscheide dann, in welche Richtung du gehen willst. Dies wird später in der Animation sichtbar sein, also wähle mit Bedacht.

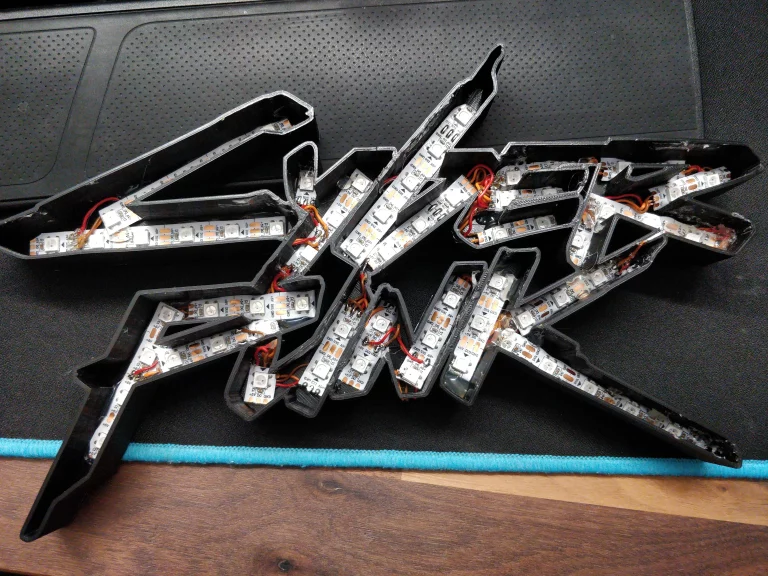

Nun nimmst du den Streifen und schneidest ihn auf die passende Länge zu. Dann kann er eingeklebt und mit dem vorherigen Stück verlötet werden.
Achte auf die korrekte Laufrichtung des LED Streifens, sonst leuchtet das Schild am Ende nicht.
Nach zwei bis drei Teilstreifen sollte man mit einem Multimeter prüfen, ob noch etwas fehlt.
Ich habe einen Arduino Uno mit einem FastLed-Beispielprogramm verwendet, um zwischendurch die Funktionalität von allem zu testen.
Wenn alles gut aussieht, können Sie die Streifen und Kabel mit Heißkleber befestigt werden. Lass das zuletzt montierte Teil unverklebt, damit es zum Löten engehoben werden kann. Sonst ist es möglich, dass sich das PLA durch die Hitze verformt oder sogar ganz verläuft.
Ich empfehle, ein Stromkabel durch die Verbindung zwischen dem ‚b‘ und dem ‚u‘ zu führen, damit die Spannung und Helligkeit überall gleich sind.
Mit dieser Methode wird das ganze Schild verklebt, bis der Startunkt erreicht ist.
Dann erneut testen, schließen und den Diffusor aufkleben.
Jetzt kann ein LED Controller angeschlossen werden.

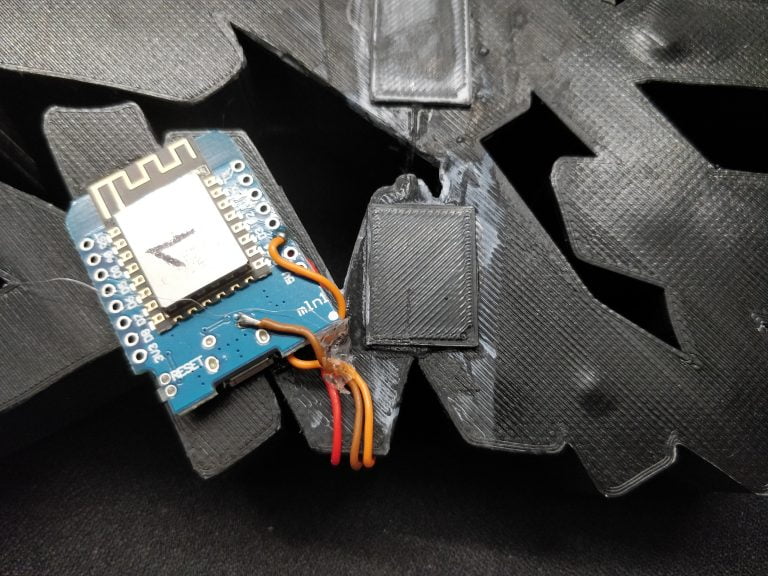

Ich habe einen esp8266 mit WLED verwendet und die Effekte sehen absolut super aus!
Wenn du ein esp8266 oder ein anderes Breakout-Board verwendest, kannst du die Stromversorgung direkt an den USB-Anschluss statt an den VIN- oder 5V-Pin des Boards anlöten, um mögliche Langzeitschäden an den Kupferbahnen auf dem Board zu vermeiden.
